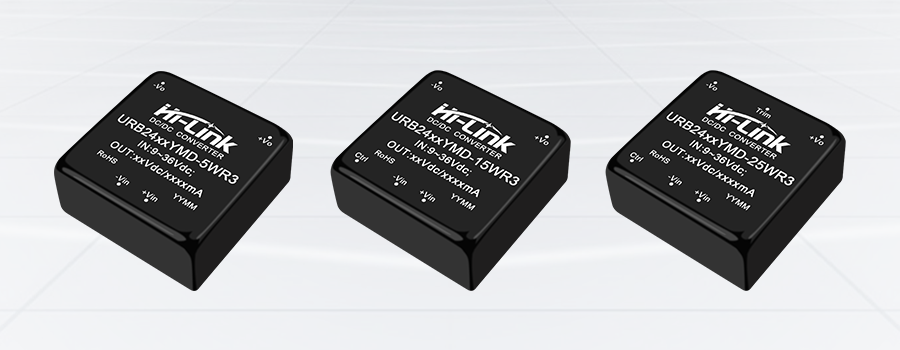

DCDC電源模塊的故障通?？蓺w結為輸出參數異常和外部使用不當兩大類，這些故障直接影響系統穩定與安全。本篇著重介紹輸出參數異常，針對最常見的四類輸出異常問題，輸出電壓過高、輸出電壓過低、輸出紋波噪聲過大
和模塊絕緣耐壓不良深入分析其根本原因，并提供可操作的詳細解決方案。
一、輸出電壓過高
輸出電壓過高是危險故障，可能瞬間燒毀后級電路。
主要原因與處理：
1.負載過輕導致環路失調：多數開關電源需最小負載（通?！?0%額定負載）以維持反饋穩定?？蛰d時，環路可能失控，致使輸出飆升。
解決方案：確保模塊帶有最小負載。若電路存在空載可能（如待機狀態），必須在輸出端永久并聯一個假負載電阻（例如，對于5V/10W模塊，可并聯一個250Ω/0.5W的電阻）。
2.輸入電壓超出規格：前端供電電壓超過模塊最大額定輸入，導致占空比或內部控制異常。
解決方案：核實輸入直流電壓是否在模塊規定范圍內。對于不穩定的總線電壓，應選擇輸入范圍更寬的型號，并在輸入端增設過壓保護電路（如TVS管）。
3.反饋回路異常：外部反饋分壓電阻值漂移或開路，或布線引入噪聲干擾了反饋信號。
解決方案：檢查并確認反饋網絡電阻阻值準確、連接可靠。優化PCB布局，使反饋?zhàn)呔€遠離噪聲源（如電感和開關節點），并盡量短而粗。
二、輸出電壓過低
輸出電壓不足會導致系統復位、芯片工作異常，長期運行損害設備壽命。
主要原因與處理：
1.模塊超負荷運行：負載電流持續或瞬時超過模塊帶載能力，引發輸出電壓跌落。
解決方案：準確評估系統峰值功耗（而非平均值），并預留充足余量（建議≥30%）。更換功率更大的模塊，并確保其在允許的工作溫度內使用。
2.線路壓降損耗顯著：長距離、細導線的供電線路電阻會產生不可忽視的壓降。
解決方案：優化系統布局，盡可能縮短模塊與負載的距離，并根據電流值加粗導線截面積或使用更厚的PCB覆銅。
3.輸入電壓偏低或紋波過大：輸入直流電壓在最低工作電壓邊緣，或輸入存在大紋波，導致模塊無法正常調節。
解決方案：確保輸入電壓高于模塊規定的最低值。在模塊輸入端增加足夠的輸入儲能電容，以降低輸入阻抗并吸收紋波電流。

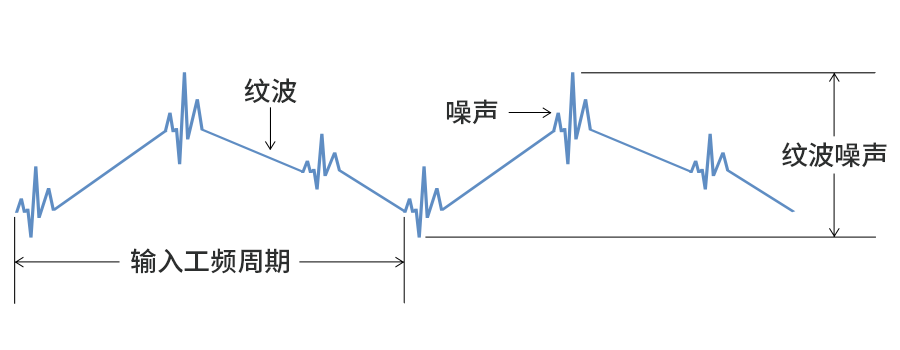

三、輸出紋波噪聲過大
過大的噪聲是干擾模擬信號精度和造成數字電路誤動作的常見原因。
主要原因與處理：
1.PCB布局與接地設計不當：功率環路（輸入電容-模塊-輸出電容）面積過大，或高頻開關噪聲通過地平面耦合到敏感電路。
解決方案：嚴格遵循模塊手冊的布局建議，將輸入/輸出電容緊靠模塊引腳放置，以最小化功率環路面積。采用單點接地或分層接地，將功率地（PGND）與信號地（AGND/SGND）在單點連接，避免噪聲串?dāng)_。
2.濾波不足與參數選擇不當：輸出濾波電容的ESR（等效串聯電阻）過大或容值不足，無法有效濾除開關頻率及其諧波噪聲。
解決方案：在輸出端使用低ESR的陶瓷電容或聚合物電容進行高頻濾波。可額外增加一個小型LC二階濾波器（如鐵氧體磁珠+電容）來進一步衰減高頻噪聲。
測量技巧：使用示波器測量紋波時，應開啟20MHz帶寬限制，并使用探頭接地彈簧而非長引線，以獲取真實數據。
四、模塊絕緣耐壓不良
此問題直接關乎人身與設備安全，尤其是在有隔離要求的系統中。
主要原因與處理：

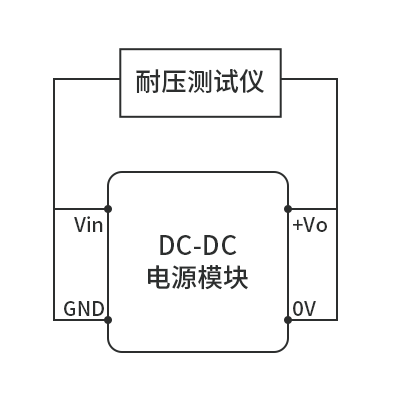

1.測試方法不規范：耐壓測試儀開機沖擊或電壓爬升率設置不當，造成瞬間過壓擊穿。
解決方案：進行耐壓測試時，必須采用“緩升緩降”模式，將電壓從零逐步平穩升至規定值，并保持規定時間。
2.模塊絕緣等級選型不足：未考慮系統所需的隔離電壓（如總線電壓、安全等級），選用了隔離強度不夠的模塊。
解決方案：根據系統架構和安全標準，明確所需隔離等級與耐壓值（如1500VDC基本隔離）并選擇留有足夠余量的型號。
3.生產或維修過程中的損傷：裝配應力或返修時的高溫，可能損壞模塊內部結構或絕緣材料。
解決方案：在安裝設計中避免對模塊施加機械應力。嚴格控制焊接溫度和時間，或使用連接器進行插接。
系統性預防建議：
精準化選型：綜合考慮輸入/輸出電壓范圍、電流、溫度、隔離及效率要求，功率務必預留充足余量。
規范化布局與安裝：嚴格遵守?cái)?shù)據手冊中的布局、接地和散熱指南，這是發揮DCDC模塊性能的關鍵。
專業化驗證：在研發階段，使用正確方法對效率、紋波、噪聲及隔離耐壓進行測試驗證，及早發現問題。
